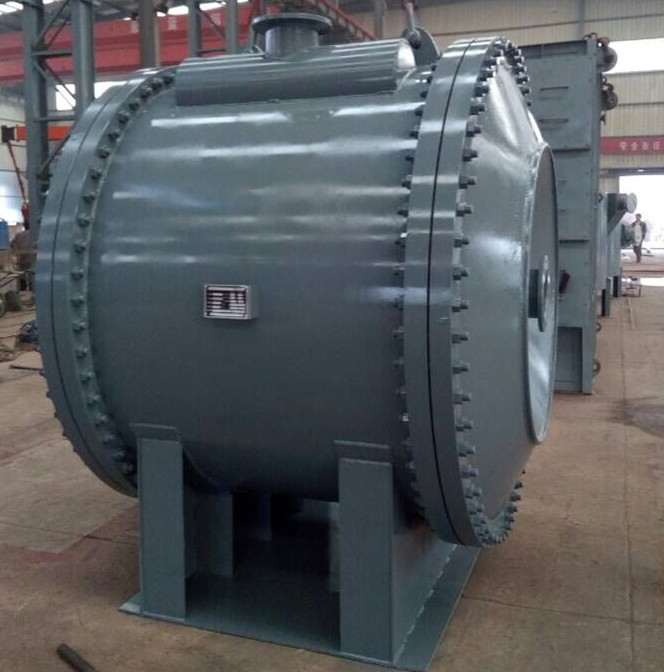

可拆式螺旋板换热器

1.可拆卸螺旋板式换热器简介

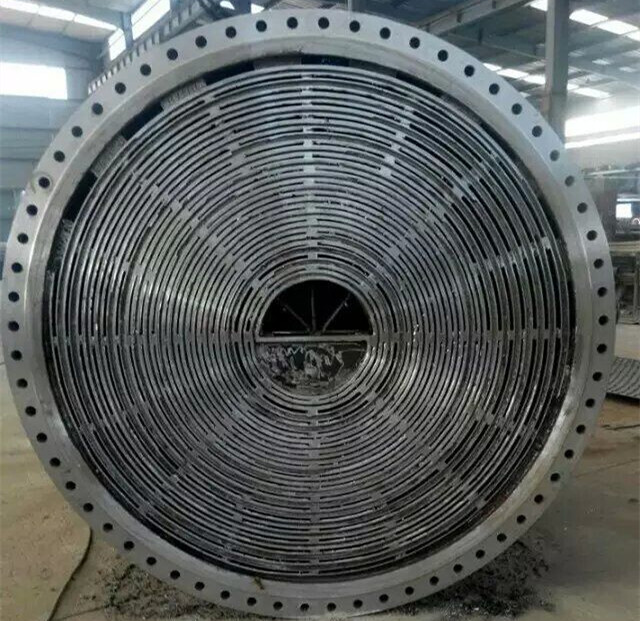

为达到方便清洗的意图，可拆式螺旋通道，一端打开，用平板盖和垫片密封，以避免流体漏到大气中或同一通道内的流体短路。为了提高螺旋板的承压才能，在板与板之间用定距柱支撑。筒体上的流体进出口有法向接收和切向接收两种。

2.可拆卸螺旋板式换热器结构原理

可拆卸板式换热器是由许多冲压有波纹薄板按固定间隔，四周经过垫片密封，并用结构和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和聚集管，同时又合理地将冷热流体分隔，使其分别在每块板片两边的流道中流动，经过板片进行热交换。

3.可拆卸螺旋板式换热器应用

在我国，中小型合成氨厂的改换热交换器和合成塔下部的热交换器已先后用螺旋板换热器替代管壳式换热器。烧碱厂的电解液加热器和浓碱液的冷却器，选用螺旋板换热器所用的设备费仅为管壳式换热器的1/3。此外,这种换热器用于塔顶冷凝、淬火油冷却、发烟硫酸冷却和脂肪酸冷却等都有杰出的作用。这种设备用于蒸汽的冷凝和无相变的对流传热作用很好，也可用于沸腾传热。
