管式加热炉的结构

山东博宇重工科技有限公司是生产管式加热炉的厂家，不是贸易公司中间商，设备直接从厂家到您厂内，质量有保障，价格也更实。

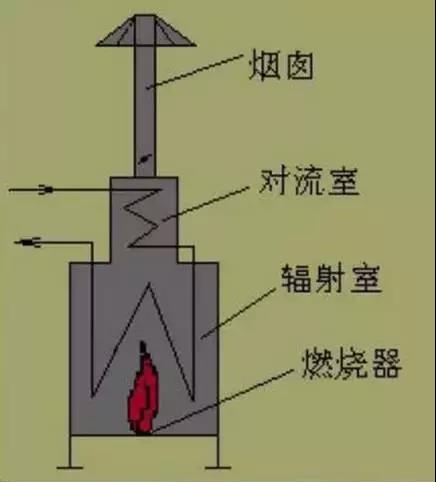

管式加热炉根据结构形式的不同，可分为列管式加热炉、蛇管式加热炉、盘管式加热炉、立管式加热炉等。下面以应用较广的管式加热炉为例，介绍加热炉的结构。管式加热炉（或称管式炉）是加热炉的一种，一般由四个部分组成，即辐射室（炉膛）、对流式、烟囱和燃烧设备（火嘴）。 辐射室又称炉膛。

从燃烧器喷出的燃烧料在辐射室内燃烧，由于火焰温度很高（可达1500—1800℃），因此不能让火焰直接冲刷炉管，热量主要以辐射方式传达。加热炉负荷的70左右在辐射室内传递。

离开辐射室的烟气温度多控制在700—900℃左右。这么高温的烟气还有很大热量应该利用，所以往往要设置对流式。对流室内，高温烟气以对流方式将热量传给对流管内的流动油品。对流室比辐射室小，但较窄较高。有时在对流室内可以加几排蒸汽管或热水管，提供生产或生活上所需的蒸汽或热水。为了提高传热效果，可将对流管做成钉头管或翅片管。另外，对流管内油品与管外烟气的流动方向相反，以提高烟气与油品的温差，从而提高传热效果。

烟囱的作用是提高抽力，将烟气排入大气中。烟囱可以布置在炉顶或炉体旁，可以单独使用或共同使用一个烟囱。一般烟气离开对流室的温度为300—400℃，可以用空气预热器来回收其中一部分热量，使烟气温度降低到200℃左右，再进入烟囱排走，以提高加热炉的热效率。烟气的排出一般依靠自然通风，即利用烟囱内高温烟气的密度比烟囱外空气轻而产生的抽力，将烟气排入大气。烟囱越高，抽力越大。烟道内加一块调节挡板，称为烟道挡板，通过调节挡板的开度，可控制抽力的大小，从而保证辐射室内合适的负压，使火焰不至于外泄，保证按全操作。

加热炉的燃烧器俗称火嘴。在加热炉中，火嘴是主要的一种部件。加热炉的火嘴种类很多，输油用加热炉的火嘴通常在辐射室的侧壁、底部或顶部，供给燃烧所用的燃料和空气。
